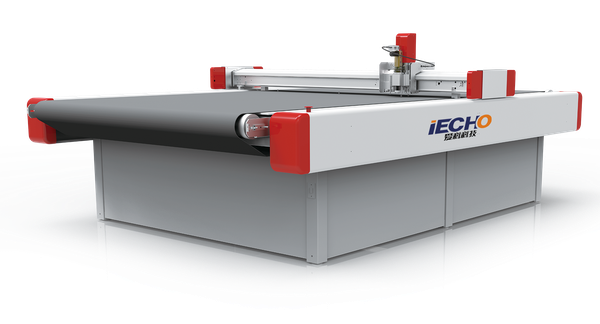

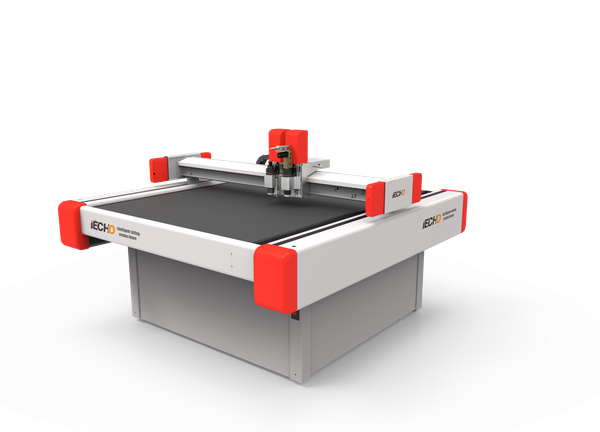

iECHO BK Digitálny rezací systém
Inteligentný digitálny rezací systém pre malosériovú výrobu. Prejdite z manuálnej výroby na vysoko-rýchlu a precíznu alternatívu.
iEcho BK je vybavený najpokročilejším 6-osým vysokorýchlostným systémom riadenia a umožňuje presné rezanie, half cut, bigovanie, V cut, dierovanie, popisovanie, gravírovanie a frézovanie. Všetky tieto operácie je možné vykonať pomocou jediného stroja. Rezací stroj iECHO Vám pomôže rýchlejšie a jednoduchšie vytvoriť presné, inovatívne a vysoko kvalitné výrobky.
Základné vybavenie a funkcie : Čo môžete od iECHO BK očakávať

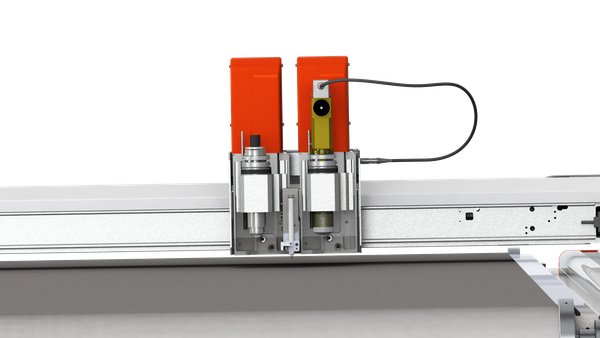

Efektívne rezacie hlavy
- maximálna rýchlosť rezania 1m/s

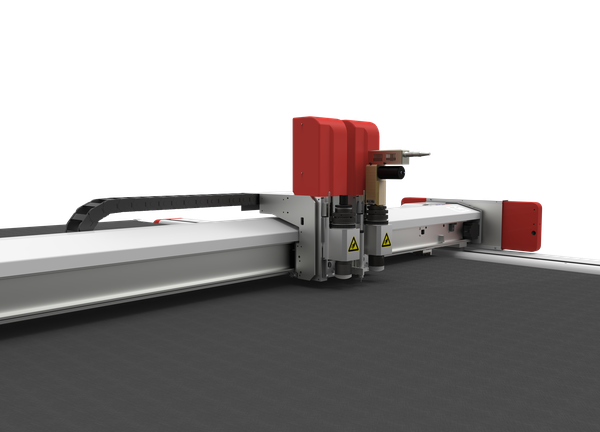

- duálna hlava: môžete pracovať s 2mi rôznymi nástrojmi
- maximálna hrúbka rezania až do 50 mm
Automatický kamerový systém pre presnú pozíciu hlavy
- rezacia hlava je umiestnená podla značiek na správne miesto s presnosťou 0,1 mm
Systém kontroly pohybu na precízny rez Motion control system
- vďaka tomuto systému dokážete rezať dokonalé kruhy a zložité zakrivené tvary
Automatická inicializácia noža
- rýchle a presné, automatické nastavenie hĺbky rezacieho noža
Super Automatic Nesting - Pre optimálne využitie materiálov
- systém si sám vie poukladať položky Vašej grafiky na základe veľkosti komponentov, smeru zrnitosti, opakovania vzorov alebo iných Vami nastavených požiadaviek

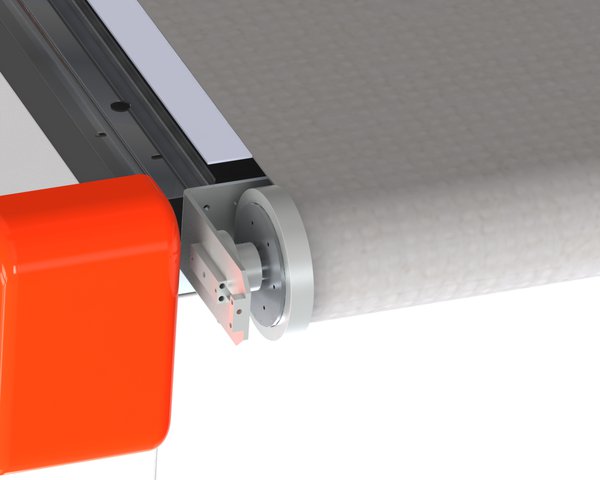

Súvislé rezanie
- iECHO BK je zamerané na produktivitu a ponúka systém kontinuálneho rezania. Médiá a materiálny sú automaticky podávané, rezané a zhromažďované
Systém pohlcovania hluku
- vákuové čerpadlo je umiestnené v konštrukcii z materiálov pohlcujúcich hluk, vďaka čomu je hluková záťaž znížená až o 70% a zlepšuje pracovné pohodlie

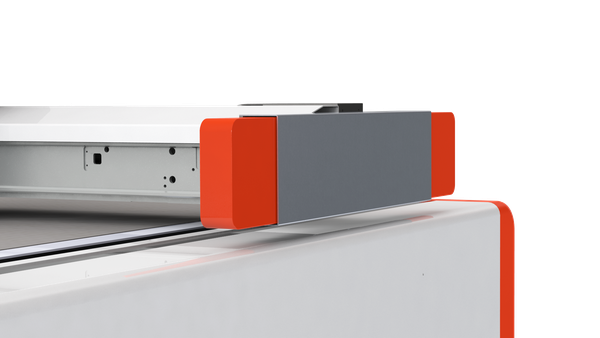

Zaručená bezpečnosť pre užívateľov
Výroba na mieru presne podľa Vašich požiadaviek
- modulárny dizajn iECHO systémov umožňuje na objednávku vyhotoviť stroj presne podľa Vašich predstáv a priestorových obmedzení.
Softvér iBrightCut
iBrightCut je softvér dodávaný s rezácimi plotrami iECHO, vhodný pre reklamný priemysel a kompatibilný s väčšinou softvérov pre grafický dizajn na trhu. Softvér ponúka jednoduché a efektívne ovládanie: Užívateľ sa za hodinu dokáže naučiť všetky základné funkcie a v priebehu dňa sa zapracovať.
Knižnica materiálov
Zoznam materiálov pre rôzne primyselné odvetvia, kde si podľa druhu materiálu užívateľ nájde vhodné príslušenstvo - nástroje, nože a vhodné parametre na vykonanie želaného rezania. Tieto nastavenia sa dajú samozrejme prispôsobovať na základe vašich skúseností a materiálmi, aby ste dosiahli tú najlepšiu výkonnosť.
Úprava grafík
Vďaka funkcii CAD môžete priamo v iBrightCut upravovať alebo vytvárať grafické súbory.
Správa úloh
Na základe aktuálnych objednávok môžete nastavovať prioritu rezania úloh a máte prehľad o dokončených úlohách. Softvér Vám umožnuje aj jednoducho opakovať úlohy, ktoré môžete vyvolať z histórie a okamžite ich poslať na rezanie.
Rýchla voľba
iBrightCut je užívateľsky prívetivý softvér : umožňuje prednastaviť napríklad polohu nástroja podľa vašich požiadaviek, polohu rezacej hlavy po skončení úlohy, či prisávanie, aby sa po skončení úlohy vyplo.
Aplikácie : Kde najviac využijete potenciál iECHO BK ?
|
Reklama a Polygrafia |
Automobilové čalúnenie |
Kompozity |
Textilný priemysel |
Športové náradie |
Tesnenie |
|
|
|
|
|
|
|
Galéria
| ŠPECIFIKÁCIE | BK1311 | BK1713 | BK2011 | BK2516 |
|---|---|---|---|---|
| Rezná plocha (d x š) | 1300 mm x 1100 mm | 1700 mm x 1300 mm | 2000 mm x 1100 mm | 2500 mm x 1600 mm |
| Rozmer stroja (d x š) | 2100 mm x 1900 mm | 2500 mm x 2100 mm | 2800 mm x 1900 mm | 3300 mm x 2400 mm |
| Dĺžka stroja na mieru | 800 mm - 5000 mm | |||
| Šírka stroja na mieru | 800 mm - 5000 mm | |||
| Rezná hrúbka | 50 mm | |||
| Max. rýchlosť | 1000 mm / s | |||
| Presnosť | 0,1 mm | |||
| Formát dátového vstupu | DXF, HPGL, PDF, ISO | |||
| Pripojenie | Sériový port | |||
| Prichytenie médií | Vákuový systém | |||
| Výkon čerpadla | 7,5kW / 9kW / 11 kW | |||
| Napájanie | 220 V / 50 Hz - 380 V / 50 Hz | |||
| Pracovné prostredie | 0 - 40 ºC, relatívna vlhkosť 20 - 80 % (v prostredí nesmie kondenzovať voda) | |||
| Príslušenstvo | Popis | Aplikácie |
|---|---|---|
|
Creasing wheel / creasing tool Vhodný na ryhovanie hlavne vlnitých materiálov a na vytváranie drážok pre ohyby. Ponúkame viacero ryhovacích nástrojov podľa zvoleného materiálu. |
Obaly, Značenie a reklamný priemysel |
|
Electric oscillating tool Elektrický oscilačný nástroj na rezanie mäkkých a stredne tvrdých materiálov. |
Značenie a reklamný priemysel, Štítky / Označovanie, Kompozity, Automobilový priemysel |
|
Kiss-cut tool Na rezanie fólií, filmov, tenkých papierov, lepeniek a podobných tenkých materiálov. |
Značenie a reklamný priemysel, Štítky / Označovanie |
|
Tangent tool (Drag knife) Univerzálny rezací nástroj, na rezanie materiálov do hrúbky 5 mm, rýchlo a s nízkymi nákladmi. |
Značenie a reklamný priemysel, Štítky / Označovanie, Kompozity, Automobilový priemysel |
|
V-cut tool Nástroj na výrobu komplexných štrukturovaných celkov z penových alebo sendvičových materiálov. Nástroj sa dá nastaviť na 5 rôznych rezacích uhlov (0°, 15°, 22,5°, 30° a 45°). |
Značenie a reklamný priemysel, Obaly |
|
Pneumatic oscillating tool (POT) Pneumatický oscilačný nástroj fungujúci na vysokých otáčkach. Rezať sa dá až do hrúbky 7,7mm, vrátane materiálov s vysokou hustotou. Dostupné sú aj nože, s ktorými môžete rezať materiály do hrúbky 50 mm (110mm). |
Značenie a reklamný priemysel, Obuv, Nábytok, Štítky/Označovanie, Kompozity, Automobilový priemysel, Batožina |
|
Driven rotary tool (DRT) Rotačný nástroj na rezanie textilných materiálov |
Batožina, Odevy, Automobilový priemysel, Nábytok, Kompozity |
|
RZ Vysokorýchlostný router s otáčkami do 60 000 RPM, poskytujúci solidný výkon pri veľkej škále ohybých, ale aj tvrdých materiálov. Presné gravírovanie a vyzerávanie s výkonným odsávaním. |
Značenie a reklamný priemysel, Kompozity |
