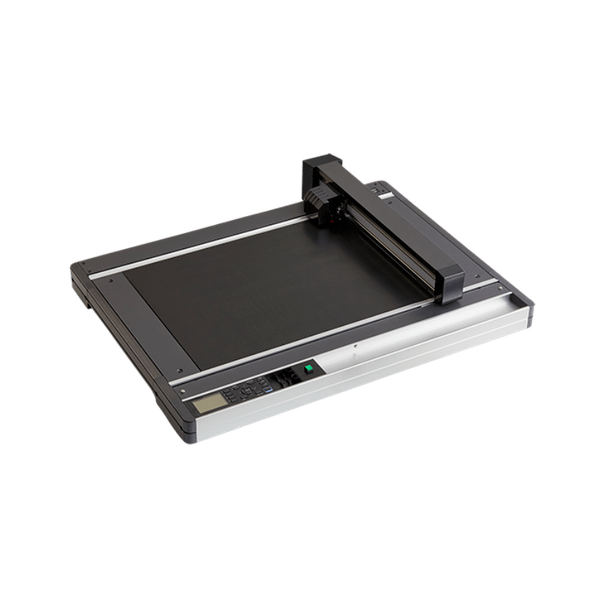

GRAPHTEC FCX4000

Séria Graphtec FCX4000 dosahuje vysokú kvalitu rezania so zlepšenou presnosťou, zvýšením tuhosti posuvného mechanizmu a hnacieho systému. Najlepší plochý rezací ploter, ktorý má vysokú využiteľnosť a produktivitu. Je vybavený novými funkciami. Graphtec FCX4000 je cenovo dostupné rezacie riešenie pre malé a stredné tlačiarne s elektrostatickým prichytením médií. Intuitívny operačný systém s novým ovládacím panelom, 3,7 "displejom LCD a funkciou USB a bar kódom. Maximálna rýchlosť 750 mm/s s maximálnou silou 600 gf.

Veľkosť stola v zostave

K dispozícii sú 2 rôzne veľkosti stola. Efektívna rezacia plocha modelu 50ES je rozšírená o podporu - 2 listy veľkosti A3 + a model 60ES podporuje 4 listy veľkosti A3 +. Je vhodnejší na použitie následného spracovania aplikácie Print On Demand.

FCX4000-50ES

Veľkosť stola (šhv): 1089 x 897 x 204 mm

Efektívna rezacia plocha: 660 × 488 mm

FCX4000-60ES

Veľkosť stola (šhv): 1405 x 1069 x 204 mm (so stojanom: 1405 x 1097 x 896 mm)

Efektívna rezacia plocha: 976 × 660 mm

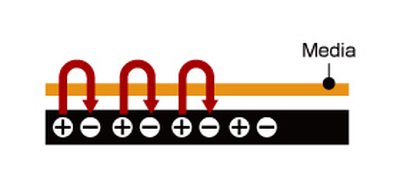

Silnejšie pridržanie média

Média na pracovnej ploche sú pridržiavané elektrostaticky, ktoré je generované elektródami vo vnútri panelu. Táto metóda je vhodná na rezanie ľahkých materiálov.

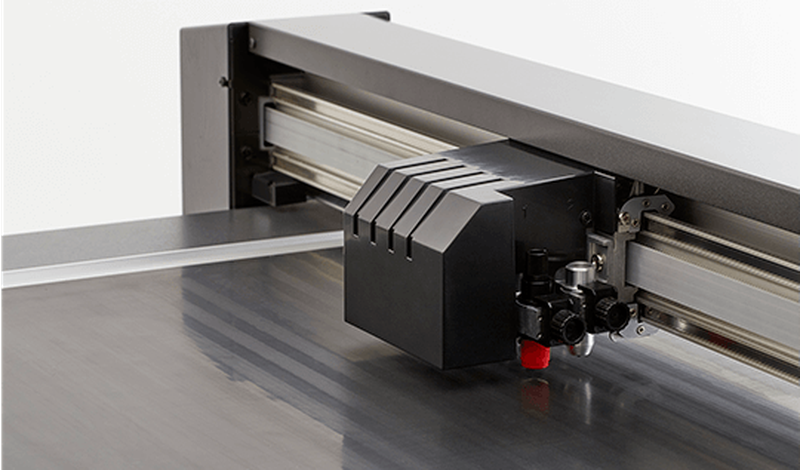

Hlava s dvoma držiakmi nástrojov.

Dva držiaky pre upevnenie dvoch rôznych nástrojov so silou 600g na 1. aj na 2. držiaku.

Použite dva rôzne nástroje a spracujte matetriál s rôznymi funkciami (rez, perforácia, bigovanie) bez výmeny nástrojov počas úlohy, čo zvyšuje efektivitu práce.

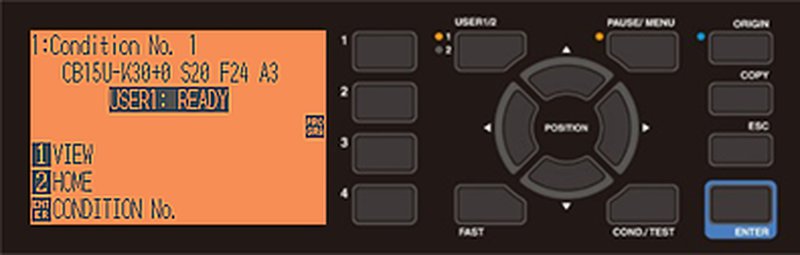

Intuitívne ovládanie na panely s 3,7 " LCD

Ovládanie a nastavenia na ovládacom panely sú zjednodušené pomocou zabudovaného 3,7-palcového LCD (240 x 128 bodov).

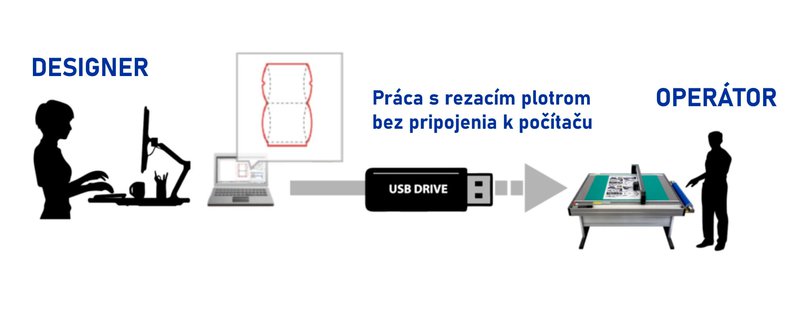

Offline práca z USB kľúča

Dáta o reze sú vytvorené pomocou softvéru Cutting Master 4 (5), alebo Graphtec Pro Studia. Tieto dáta sa uložia do USB pamäte. Zapísané dáta je možné načítať z USB pomocou možností v ponuke rezacieho plotra. Tento zjednodušený proces umožňuje používateľom pracovať bez pripojenia k počítaču.

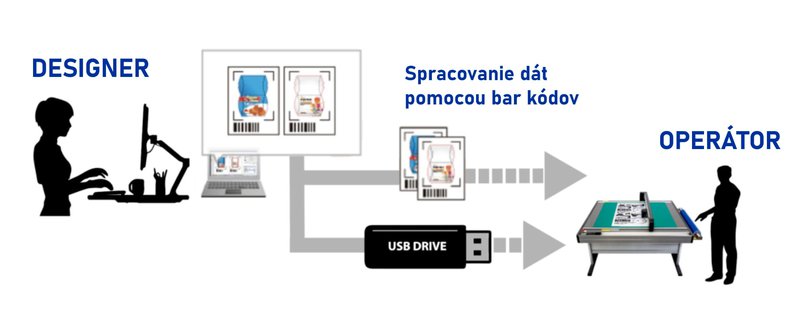

Správa údajov použitím funkcie BAR kódov (čiarového kódu) z USB kľúča, alebo Link servera.

Pri vykonávaní rezu obrysu, známeho aj ako "Print & Cut", sa dáta rezania automaticky vyberú z pripravenej pamäte USB flash. FCX4000 skenuje čiarový kód vytlačený na médiu a potom automaticky vykoná úlohu rezania obrysu. Táto vznikajúca metóda pomáha predchádzať chybe prevádzkovateľa pri používaní nesprávnych údajov - čím sa zlepšuje efektívnosť pracovného toku.

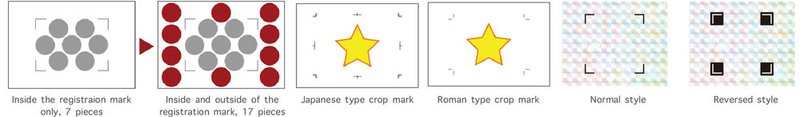

Rozšírená oblasť rezu

Táto funkcia rozširuje oblasť rezu tak, aby zahŕňala aj objekty mimo oblasti ohraničenej registračnými značkami. Efektívnosť výroby sa zvyšuje znížením plytvania médiom.



Podpora štandardných Crop Marks

Kontúrové rezanie predtlačených médií je možné aj pomocou "štandardných orezových značiek". Táto operácia je k dispozícii s použitím priloženého softvéru Cutting Master 4 (5) plug-in, ktorý je dostupný v grafických programoch Corel Draw a Adobe Illustrator.



Reverzné registračné značky

Značky sa dajú načítať, ak je dostatočný kontrast medzi nimi a médiom. Napríklad biela značka na farebnom pozadí.
Reverzné značky sa používajú na vysokolesklých a reflexných médiach.




Model FCX4000-50ES FCX4000-60ES
Pohon Digitálny servo pohon, Flatbed
Metóda prichytenia média Elektrostatický panel
Efektívna oblasť rezania 660 mm × 488 mm 976 mm × 660 mm
Pripojiteľné médiá
(smer osi Y)
536 mm 708 mm
Max. rezacia rýchlosť 750 mm/s (1 - 75 cm/s v 23 krokoch)
Sila prítlaku Nástroj 1: max. 5,88 N (600 gf)
Nástroj 2: max. 5,88 N (600 gf)
Nastavenie reznej sily Nástroj 1: v 48 krokoch, tool 2: v 48 krokoch
Minimálna veľkosť alfanumerického znaku Cca 10 mm2 (v závislosti od použitého typu fontu na konkrétnom médiu)
Mechanické rozlíšenie 0,005 mm (5µm)
Programovateľné rozlíšenie GP-GL mode: 0,1/0,05/0,025/0,01 mm,
HP-GL™ (*1): 0,025 mm
Presnosť vzdialenosti Max. 0,2 % prejdenej vzdialenosti alebo 0,1 mm, podľa toho, ktorá je väčšia
(okrem skracovania médií v režime vykresľovania/rezania) (*2)
Kolmosť Max. 0,3 mm/430 mm
(okrem skracovania médií v režime vykresľovania/rezania)
Max. 0,4 mm/610 mm
(okrem skracovania médií v režime vykresľovania/rezania)
Opakovateľnosť Odchýlka maximálne 0,1 mm (okrem skracovania médií, v režime vykresľovania/rezania) (*2)
Štandardné rozhrania USB2.0 (Full Speed)/RS-232C/Ethernet (10BASE-T/100BASE-TX)
Vyrovnávacia pamäť 2 MB
Sada príkazov GP-GL/HP-GL™/AUTO (automatické prepínanie v GP-GL a HP-GL™)
Počet náradí 2 náradia
Typ noža, pera, a iných nástrojov Nôž: vlečený nôž
Pero: s tenkým hrotom na báze vody, liehu
Creasing/ryhovací nástroj
Ovládací panel 3,7 palcové grafické LCD (rovnaké LCD ako pri FCX2000)
Napájanie 100 - 240 V AC, 50/60 Hz (Auto switching)
Spotreba energie Max. 120 VA
Pracovné prostredie Teplota: 10 - 35 ºC,
Relatívna vlhkosť: 35 - 75 % (v prostredí nesmie kondenzovať voda)
Prostredie so zárukou presnosti Teplota: 16 - 32 ºC,
Relatívna vlhkosť: 35 - 70 % (v prostredí nesmie kondenzovať voda)
Vonkajšie rozmery (*3)
(š x d x v)
1089 x 897 x 204 mm 1405 x 1069 x 204 mm
(vrátane stojana: 1405 x 1097 x 896 mm)
Váha

Cca 29 kg

Cca 38 kg
(vrátene stojana: 55 kg)
Kompatibilné OS (*4)(*5) Windows 8.1 - 11

Mac OS X 10.9 - 13

Podporovaný softvér Cutting Master 4 (*6) - Win, Mac
Cutting Master 5 - Win, Mac
Graphtec Pro Studio (*6) - Win
Graphtec Studio - Mac
Graphtec Studio 2 - Win, Mac
Windows Driver
Kompatibilné štandardy Bezpečnosť UL/cUL, CE mark
EMC VCCI Class A, FCC Class A, CE mark (EN55032, others)



(*1) HP-GL ™ je registrovaná ochranná známka spoločnosti Hewlett-Packard Corporation v USA.

(*2) Pri prevádzke s médiami a podmienkami určenými spoločnosťou Graphtec.

(*3) Tolerancia: +/- 5 mm

(*4) Graphtec nepodporuje softvér/driver pre zastarené operačné systémy.

(*5) Pre ďalšie informácie o kompatibilite Windows a Macintosh kontaktujte ALPHASET s.r.o.

(*6) Na aktiváciu alebo registráciu pri prvom spustení softvéru je potrebné pripojenie na internet.



Rozmery

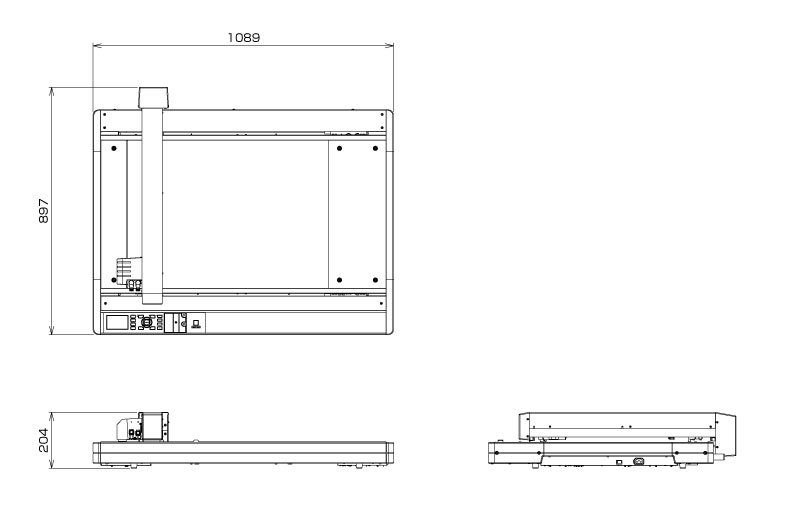

FCX4000-50ES vonkajšie rozmery

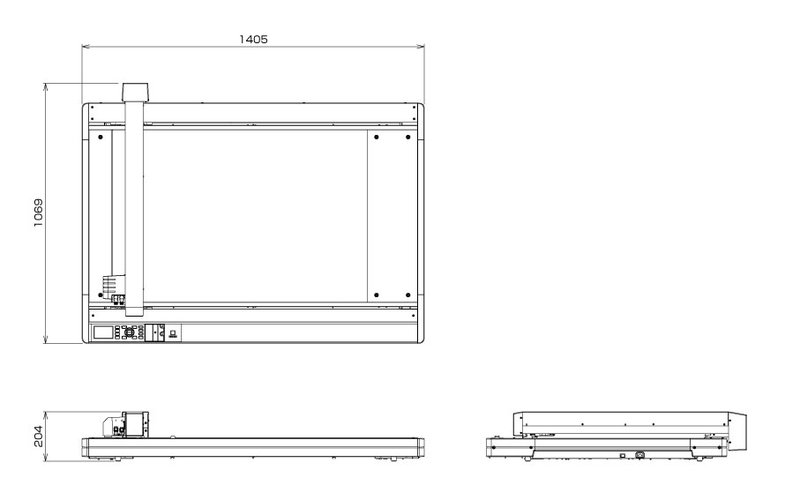

FCX4000-60ES vonkajšie rozmery

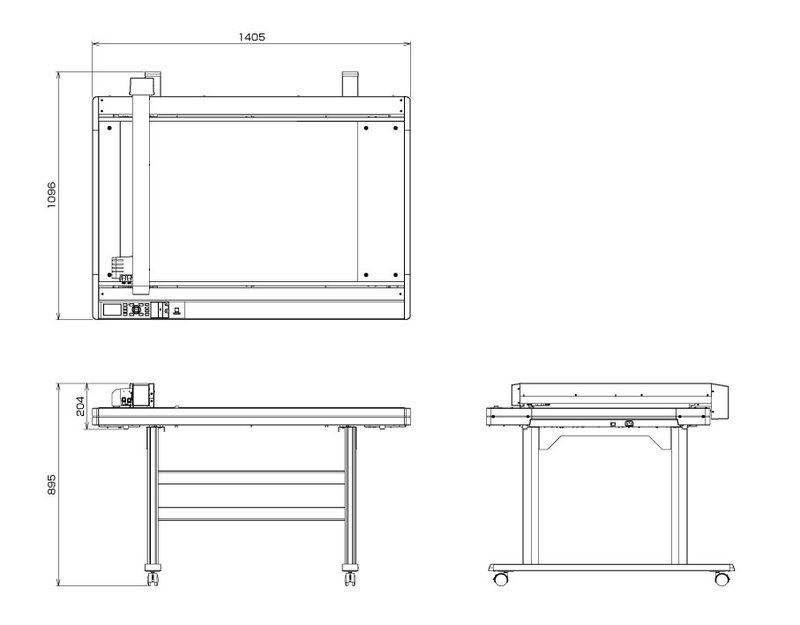

FCX4000-60ES (so stojanom)

(*) Jednotka: mm
     Tolerancia: +/- 5 mm

Štandardné

Položka Počet Popis
Napájací kábel 1 ks európska norma
Držiak noža 1 ks PHP33-CB15N-HS
Nôž 1 ks CB15U-1 (1 ks)
Lupa 1 ks PM-CT-001 (na kontrolu a nasavenie vysunutia čepele v púzdre)
Držiak noža 1 ks PHP31-FIBER
Gulôčkové pero na báze vody 1 ks KF700-BK (čierne)
Ochranná podložka 1 ks PM-CR-002 pre FCX4000-50ES/PM-CR-003 pre FCX4000-60ES
USB kábel 1 ks Dĺžka 2,9 m
DVD-ROM 1 bal ・Použivateľský manuál (PDF)
・Windows driver (OPS662)
・Cutting Master 4 (plug-in softvér pre Illustrator/CorelDRAW v Windows, Illustrator v Mac)
・Graphtec Pro Studio (design softvér pre Windows)
・Graphtec STUDIO (Design softvér pre Mac)
Manuály 1 bal Rýchla príručka, bezpečnostné opatrenia pri používaní, zoznam podporovaných nožov.



Voliteľné

Diel Označenie Popis
Graphtec Pro Studio Plus OPS682-PLS Pokročilá verzia Graphtec Pro Studio
Podstavec ST0113 pre FCX4000-60ES



Podporované nože

Typ média Hrúbka Podporovaný nôž FCX4000-50/60ES
Samolepiaca fólia (vinyl, fluorescentná, reflexná) až do 0,25 mm CB09UB
Ťažký papier/doska (vzorový papier, olejová doska) až do 0,5 mm CB15U
CB15U-K30
až do 1,0 mm CB30UC -
Stlačený penový list, Foam X až do 0,8 mm CB15U-K30
Pieskovacia fólia až do 1,0 mm CB15U-K20
Lepenka E flute až do 1,5 mm CB30UC -
F/G flute až do 1,2 mm CB30UC -
CB15U-K30
Pieskovacie fólie a listy až do 1~2 mm PM-CB-001 -
Priehľadný list pre plastové boxy až do 0,5 mm CB15U
až do 1,0 mm CB15U-K30
Reflexné highgrade fólie až do 0,5 mm CB15UA
až do 1,0 mm CB15UA-K30
