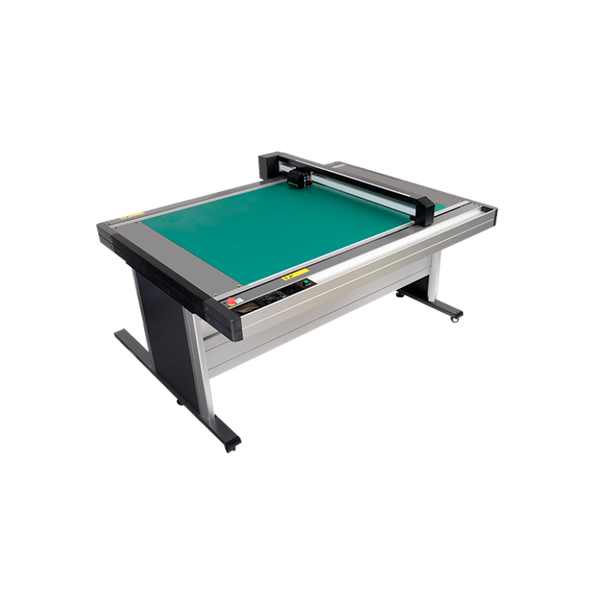

GRAPHTEC FCX2000
Profesionálne plošné rezacie plotre tej najvyššej kvality pre každodennú prácu v plnom nasadení so 100 % výsledkom. Nová séria FCX2000 od GRAPHTEC-u predčí všetky Vaše očakávania. Flatbed rezacie plotre série FCX sú ultimátne riešenie pre prototypovanie, či menšie prevádzky na rezanie pevných materiálov. Spracujte Vaše médium maximálne, s pomocou precízneho rezania, perforovania, bigovania a vyladeného softvéru.
- Široký výber nástrojov vhodných pre rôzne aplikácie (rezanie, bigovanie).
- Zabudovaný systém čítania registračných značiek (ARMS 6.0) pre presné rezanie vytlačenej grafiky a iných pokročilých operácií.
- Vhodný na rezanie tvrdších, hrubších ako aj tenších materiálov (PET, polyamid, lepenka, kartón a iné.)
- Prítlak noža až do 1000 g.
- Rýchlosť rezania až 400 mm/s.
- Funkcia opakovaného rezania, offline rezania či čítania (a následného rezania) len pomocou čiarového kódu.
- Bezpečnostné STOP tlačidlo pre okamžité zastavenie zariadenia.
- Softvér: Cutting Master 4, Cutting Master 5, Graphtec Pro Studio (Plus).

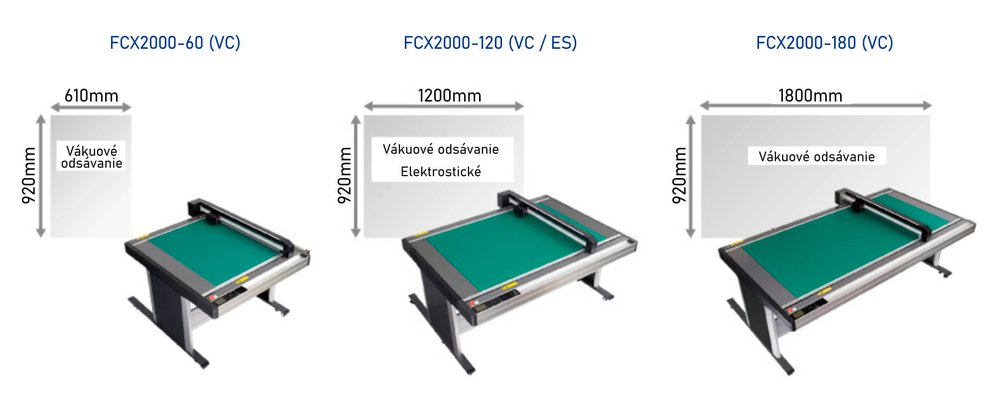

Veľkosť stola

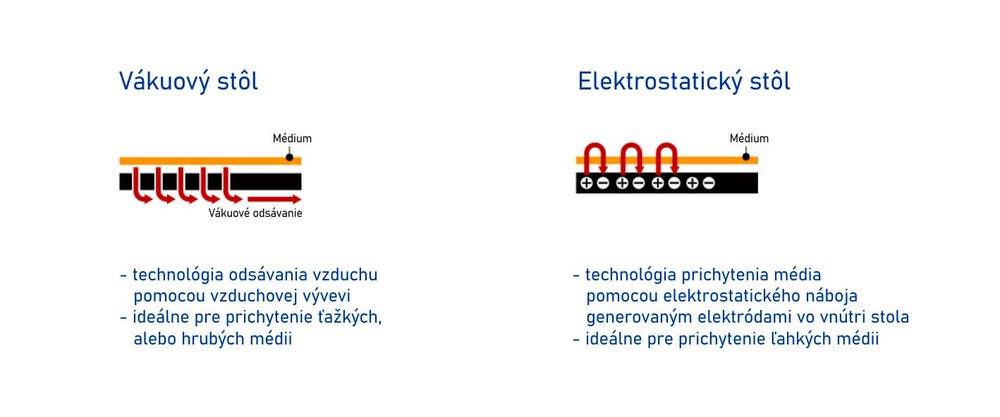

K dispozícii sú 3 veľkosti stolov s vákuovým odsávaním, alebo pri modely FCX2000-120 aj s elektrostatickým pridržaním média, v závislosti od aplikácie.
Pridržanie média
Zvýšený sací výkon

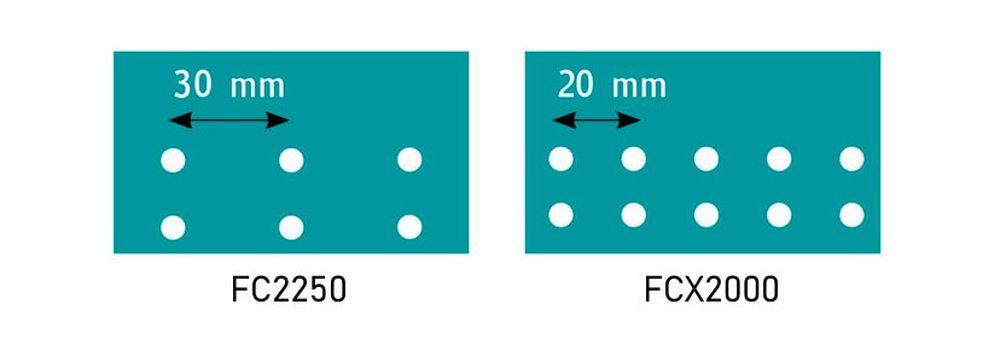

Vzdialenosť medzi otvormi sa znížila z 30 mm (pri FC2250) na 20 mm (pri FCX2000). To znamená, že séria FCX2000 poskytuje silnejší sací výkon na udržanie ťažších a hrubších médií.

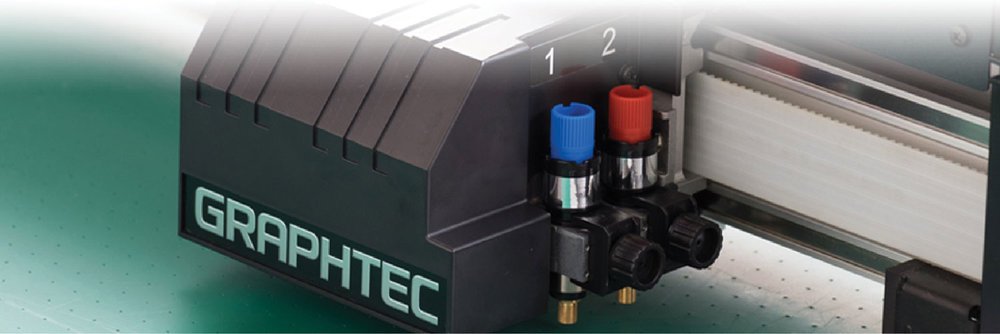

Hlava s dvoma držiakmi nástrojov.
Dva držiaky pre upevnenie dvoch rôznych nástrojov so silou 500g na držiaku 1 a silou až 1000g na držiaku 2.
Použite dva rôzne nástroje a spracujte matetriál s rôznymi funkciami (rez, perforácia, bigovanie) bez výmeny nástrojov počas úlohy, čo zvyšuje efektivitu práce.

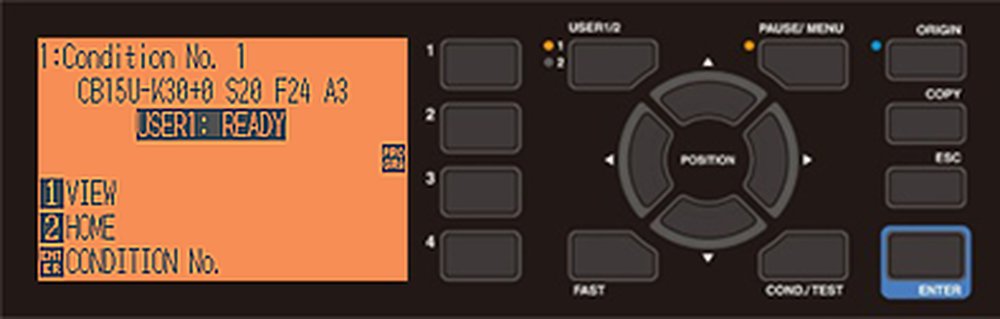

Intuitívne ovládanie na panely s 3,7 " LCD
Ovládanie a nastavenia na ovládacom panely sú zjednodušené pomocou zabudovaného 3,7-palcového LCD (240 x 128 bodov).
Užitočný priestor

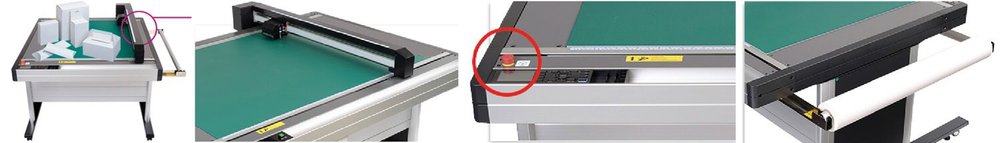

Zlepšená a zvýšená tuhosť osi Y, pre presnejšie rezanie.
Vylepšená bezpečnosť. Nový núdzový vypínač STOP, pre zastavenie stroja v prípade mimoriadnej udalosti.
Držiak rolových médii. Model FCX2000 je vybavený zabudovaným držiakom rolových médii. Podporuje šírku média až 950mm s hmotnosťou do 5kg.

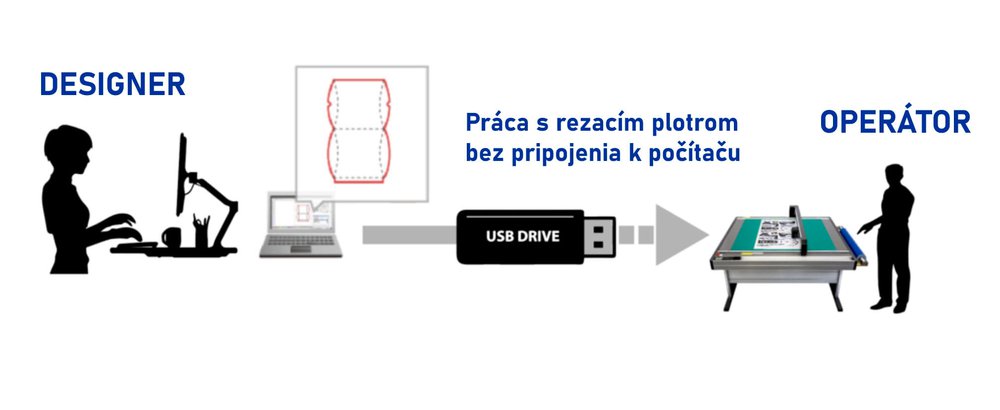

Offline práca z USB kľúča
Dáta o reze sú vytvorené pomocou softvéru Cutting Master 4 (5), alebo Graphtec Pro Studia. Tieto dáta sa uložia do USB pamäte. Zapísané dáta je možné načítať z USB pomocou možností v ponuke rezacieho plotra. Tento zjednodušený proces umožňuje používateľom pracovať bez pripojenia k počítaču.

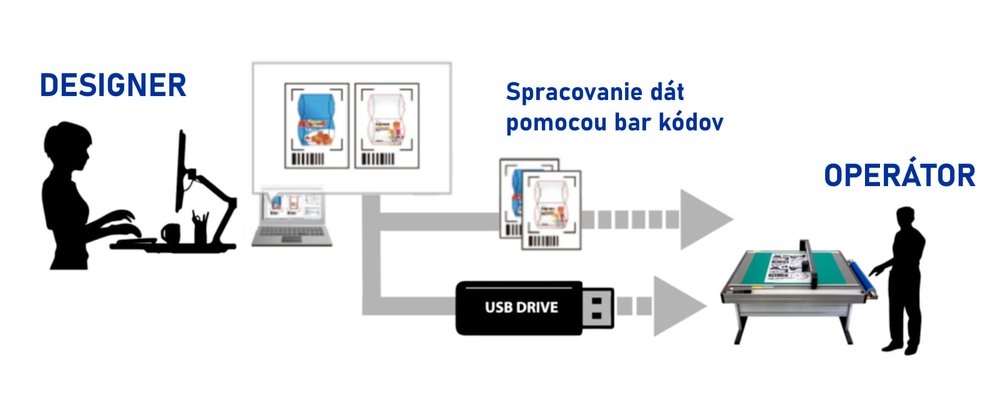

Správa údajov použitím funkcie BAR kódov (čiarového kódu) z USB kľúča, alebo Link servera.
Pri vykonávaní rezu, známeho aj ako "Print & Cut", sa dáta načítajú z pamäte USB automaticky. FCX2000 naskenuje čiarový kód vytlačený na médiu a automaticky priradí dáta ku konkrétnej úlohe, ktorú následne spracuje. Táto metóda pomáha predchádzať použitiu chybných dát - čím sa zlepšuje efektívnosť práce.

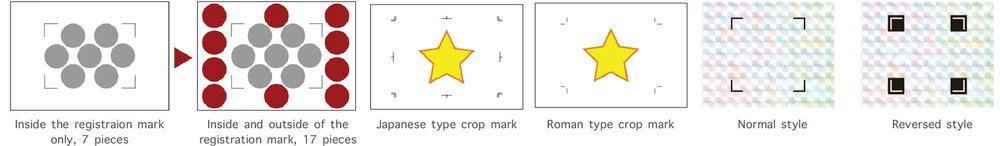

Rozšírená oblasť rezu
Táto funkcia rozširuje oblasť rezu tak, aby zahŕňala aj objekty mimo oblasti ohraničenej registračnými značkami. Efektívnosť výroby sa zvyšuje znížením plytvania médiom.
Podpora štandardných Crop Marks
Kontúrové rezanie predtlačených médií je možné aj pomocou "štandardných orezových značiek". Táto operácia je k dispozícii s použitím priloženého softvéru Cutting Master 4 (5) plug-in, ktorý je dostupný v grafických programoch Corel Draw a Adobe Illustrator.
Reverzné registračné značky
Značky sa dajú načítať, ak je dostatočný kontrast medzi nimi a médiom. Napríklad biela značka na farebnom pozadí.
Reverzné značky sa používajú na vysokolesklých a reflexných médiach.
| Model | FCX2000-60VC | FCX2000-120VC | FCX2000-180VC | FCX2000-120ES (*1) |
|---|---|---|---|---|
| Konfigurácia | Digitálny servo pohon, Flatbed | |||
| Metóda držania médií | Vákuové nasávanie | Elektrostatické | ||
| Rezacia plocha | 610 mm x 920 mm | 1200 mm x 920 mm | 1800 mm x 920 mm | 1200 mm x 920 mm |
| Šírka zakladaného médiá (Y os) | 950 mm | |||
| Podpora médií/roliek | Zásobník roliek (manuálne podávanie), podporované média; šírka: až do 950 mm, váha: až do 5 kg | |||
| Max. rezacia rýchlosť | 400 mm/s (1 - 40 cm/s v 16 krokoch), vo všetkých smeroch | |||
| Sila prítlaku | Nástroj 1: Max. 4,9 N (500 gf), nástroj 2: Max. 9,8 N (1 kgf) | |||
| Nastavenie rýchlosti rezania | Nástroj 1: v 40 krokoch, nástroje 2: v 40 krokoch | |||
| Minimálna veľkosť alfanumerického znaku | Cca 10 mm2 (v závislosti od použitého typu fontu na konkrétnom médiu) | |||
| Programovateľné rozlíšenie | GP-GL mode: 0,1/0,05/0,025/0,01 mm, HP-GL™: 0,025 mm | |||
| Presnosť vzdialenosti | Max. 0,1 % posunutej vzdialenosti alebo 0,1 mm, podľa toho, ktorá je väčšia (v režime vykreslenia) (*2) | |||
| Kolmosť | Max 0,5 mm/900 mm (v režime vykreslenia) | |||
| Opakovateľnosť | Odchýlka max 0,1 mm (s výnimkou skracovania médií, v režime kreslenia/rezania) (*2) | |||
| Štandardné rozhranie | RS-232C, USB2.0 (High-Speed) a Ethernet (10BASE-T/100BASE-TX) | |||
| Vyrovnávacia pamäť | 2 MB | |||
| Sada príkazov | GP-GL a HP-GL™ emulácia (nastavená pomocou ponuky alebo vybraná automaticky podľa prijatých údajov) | |||
| Počet nástrojov | 2 nástroje | |||
| Typ noža, pera a iných náradí | Nôž (supersteel), pero (s tenkým hrotom na báze vody/liehu, guľôčkové pero na báze oleja) a creasing/ryhovací nástroj | |||
| Iné | ARMS, rezanie/ryhovanie na opačnej strane pomocou ARMS, funkcia kopírovania ARMS, ryhovanie, rezanie/ryhovanie vo viacerých priechodoch | |||
| Napájanie | 100 - 240 VAC, 50/60 Hz (Auto switching) | |||
| Spotreba energie | Max. 140 VA | |||
| Pracovné prostredie | Teplota: +10 do +35 ºC, relatívna vlhkosť: 35 - 75 % (v prostredí nesmie kondenzovať voda) | |||
| Prostredie so zárukou presnosti | Teplota: +16 do +32 ºC, relatívna vlhkosť: 35 - 70 % RH (v prostredí nesmie kondenzovať voda) | |||
| Vonkajšie rozmery [š x d x v] (cca) |
1344 x 1409 x 930 mm (vrátane stojana) |
1934 x 1409 x 930 mm (vrátane stojana) |
2534 x 1409 x 930 mm (vrátane stojana) |
1934 x 1409 x 930 mm (vrátane stojana) |
| Váha (cca) | 76 kg (vrátane stojana) (*3) | 99 kg (vrátane stojana) (*3) | 116 kg (vrátane stojana) (*3) | 93 kg (vrátane stojana) |
| Kompatibilné OS (*4) | Windows 8.1 - 11 Mac OS X 10.9 - 13 |
|||
| Podporovaný softvér (*4) (*5) | Cutting Master 4 (*6) - Win, Mac Cutting Master 5 - Win, Mac Graphtec Pro Studio (*6) - Win Graphtec Studio - Mac Graphtec Studio 2 - Win, Mac Windows Driver |
|||
| Kompatibilné štandardy | Bezpečnosť | UL60950-1/cUL, CE marking (nízke napätie a EMC) | ||
| EMC | FCC-A, EN55032-A | |||
(*1) K dispozícii v obmedzenej oblasti. Obráťte sa na zástupcu spoločnosti ALPHASET s.r.o.
(*2) Pri prevádzke s médiami za podmienok špecifikovanými spoločnosťou Graphtec.
(*3) Výveva (dúchadlo) pre systém na podtlakové odsávanie médií nie je súčasťou dodávky.
(*4) Pre ďalšie informácie o kompatibilite Windows a Macintosh sa obráťte na spoločnosť ALPHASET s.r.o.
(*5) Softvér je možné prevziať z webovej stránky.
(*6) Na aktiváciu alebo registráciu pri prvom spustení softvéru je potrebné pripojenie na internet.
Rozmery

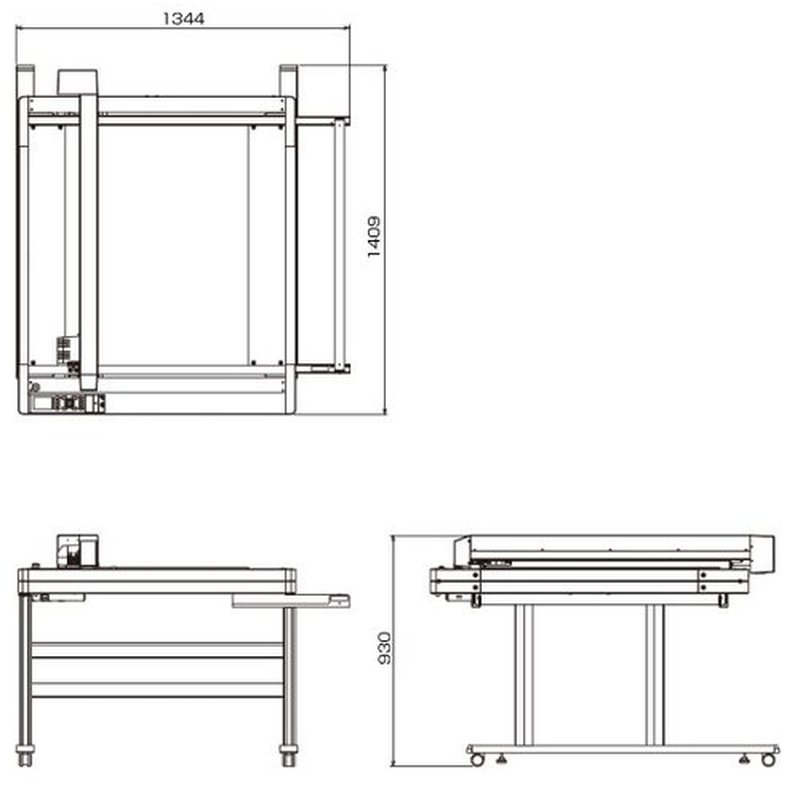

FCX2000-60 vonkajšie rozmery

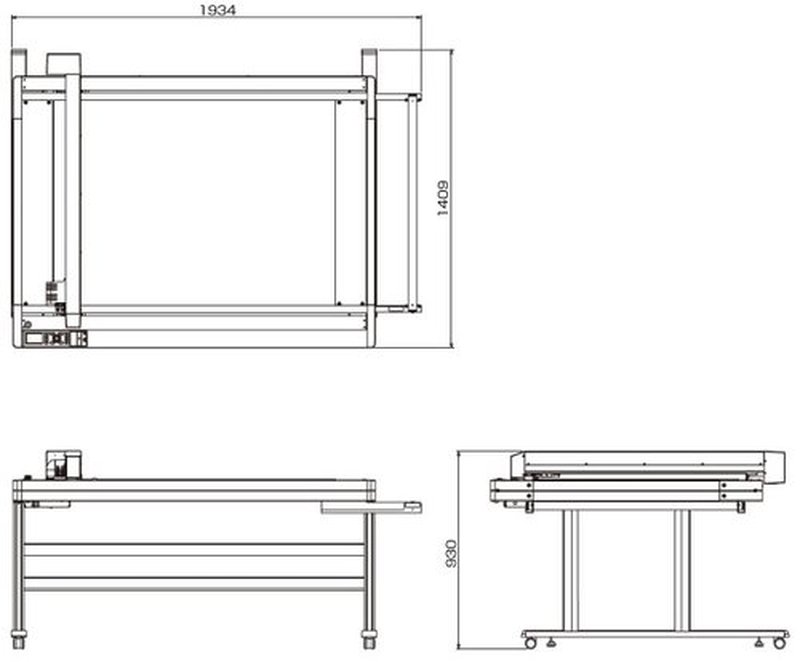

FCX2000-120 vonkajšie rozmery

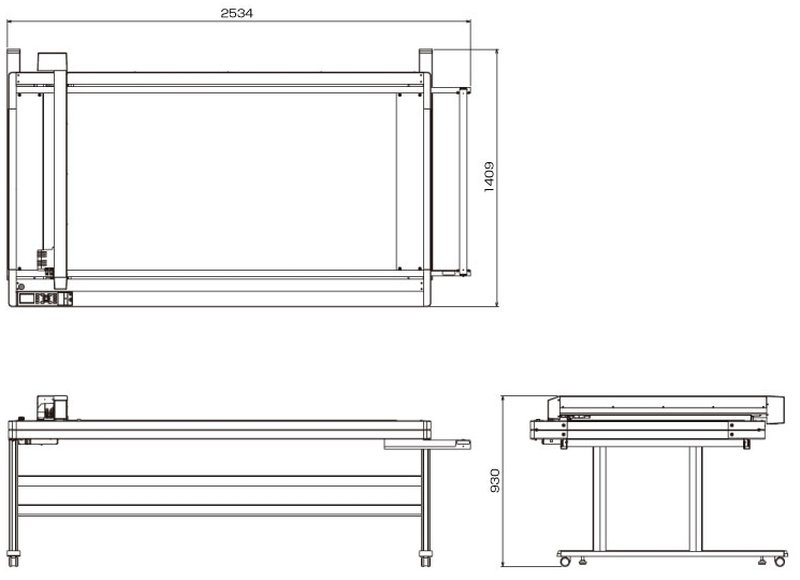

FCX2000-180 vonkajšie rozmery
Jednotky: mm
Tolerancia: +/- 5 mm
| Položka | Počet | Popis |
|---|---|---|
| Napájací kábel | 1 ks | 220V európska koncovka |
| Držiak noža | 1 bal | PHP35-CB15-HS |
| Nôž | 1 bal | CB15U (2 nože), CB15U-K30 (5 nožov) |
| Lupa | 1 ks | PM-CT-001, pre kontrolu dĺžky noža |
| Pero s tenkým hrotom | 1 bal | KF700-BK (čierne pero) a PHP31-FIBER (držiak na pero) |
| Nástroj na nastavenie výšky | 1 bal | Na nastavenie polohy hlavy nástroja (doska, kľúč) |
| USB kábel | 1 ks | Dĺžka 2,9 m |
| Zásobník roliek | 1 bal | Vkladateľné médiá: šírka až do 950 mm, váha do 5 kg |
| Stojan | 1 bal | Nohy stojana (spojovacia lišta je zabalená s hlavnou jednotkou) |
| DVD-ROM | 1 ks | Používateľský manuál, Windows driver |
| Manuály | 1 bal | Rýchla príručka, bezpečnostné upozornenia |
| Odolná flexibilná hadica | 1 ks | Iba pre VC modely 1,5 to 5 m (stiahnutá/roztiahnutá) Priemer pripojovacieho otvoru: 50 mm |
| Hadicová páska | 2 ks | Iba pre VC modely, na pripevnenie hadice |
| Položka | Diel | Popis |
|---|---|---|
| Graphtec Pro Studio Plus | OPS682-PLS | Pokročilá verzia Graphtec Pro Studio |
| Výstražná kontrolka (*8) | OPH-A40 | Komponent začlenený do FCX2000 |
(*8) Požiadavky na inštaláciu výstražnej kontrolky na vašom FCX2000, komunikujte na miestneho zástupcu.
Podporované nože
| Typ média | Hrúbka | Nože | FCX2000-60VC | FCX2000-120VC | FCX2000-180VC | FCX2000-120ES | FCX4000-50/60ES |
|---|---|---|---|---|---|---|---|
| Samolepiace fólie (vinylové, fluorescentné, reflectívne) |
až do 0.25 mm | CB09UB | 〇 | 〇 | 〇 | 〇 | 〇 |
| Ťažký papier/doska (vzorovaný papier, olejová doska) |
až do 0.5 mm | CB15U、 CB15U-K30 |
〇 | 〇 | 〇 | 〇 | 〇 |
| až do 1.0 mm | CB30UC | 〇 | 〇 | 〇 | 〇 | - | |
| Stlačený penový list - Foam X | až do 0.8 mm | CB15U-K30 | 〇 | 〇 | 〇 | - | 〇 |
| Pieskovacia fólia | až do 1.0 mm | CB15U-K20 | 〇 | 〇 | 〇 | 〇 | 〇 |
| Lepenka - E flute | až do 1.5 mm | CB30UC (*7) | 〇 | 〇 | 〇 | 〇 | - |
| Lepenka - F/G flute | až do 1.2 mm | CB30UC | 〇 | 〇 | 〇 | 〇 | - |
| CB15U-K30 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
| Pieskovacia fólia alebo list | až do 1～2 mm | PM-CB-001 (*7) | 〇 | 〇 | 〇 | - | - |
| Priehľadný list pre plastové boxy | až do 0.5 mm | CB15U | 〇 | 〇 | 〇 | 〇 | 〇 |
| až do 1.0 mm | CB15U-K30 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| Reflexná highgrade fólia | až do 0.5 mm | CB15UA | 〇 | 〇 | 〇 | - | 〇 |
| až do 1.0 mm | CB15UA-K30 | 〇 | 〇 | 〇 | - | 〇 |
