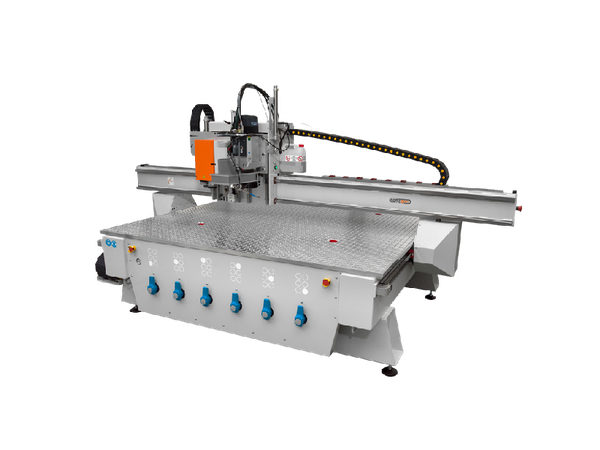

NOTUS PLUS

NOTUS PLUS je našou vlajkovou loďou v rodine CNC routerov. Vývojári z COMAGRAV zhromaždili všetky pozitívne skúsenosti z predchádzajúcich modelov a zostrojili toto majstrovské dielo. Je rýchly, spoľahlivý a cenovo dostupný CNC systém. Sofistikované zariadenia, ako sú AC servo motory, vysoko presné planetové prevodovky a široký zoznam doplnkovej výbavy robí tento stroj bezkonkurenčným riešením pre profesionálov.

Výchádza z konštrukcie modelu NOTUS.
Obsahuje tažký základný rám, ktorý je vyrobený z hrubostenných oceľových profilov, presne zvarených a zbavených pnutí.
Rám je vybavený presnými frézovanými lôžkami pre umiestnenie lineárnych vedení a ozubených tyčí pre pohon routeru.
Model NOTUS PLUS je vybavený novým riadiacím systémom PILOT Advanced, ktorý poskytuje vysokú dynamiku a dokonalé rezacie výsledky.
Doporučujeme túto variantu routeru pre všetky priemyselné aplikácie.

Routre COMAGRAV NOTUS sú veľkoformátové stroje vhodné pre použitie:

  • v signmakingu na delenie veľkých formátov dosiek z hliníku, plastov, akrylátov, frézovanie a vyrezávanie písmen, tvarov, oválov, potlačených materiálov (pomocou kamerového systému).;
  • v obalovom priemysle na frézovanie penových materiálov, na rezanie kartónov a prototypovaniu obalov.;
  • v nábytkárstve a automobilovom priemysle na rezanie kože a tkanín, na rezanie teflónu, pri výrobe tesnenia, a pod.;
  • v modelárstve pri výrobe prototypov, modelov a foriem z MDF, umelého dreva, hliníku atď.;
  • vo výrobe a spracovaní plastu na delenie dosiek, vyrezávanie tvarov, 3D foriem a modelov zo živice a dreva.



COMAGRAV umožňuje pomocou oscilačného noža rezať kožu, vlnitú lepenku, papier, kartón a podobné mäkké materiály. Pnemumatický oscilačný nôž pracuje s karbidovým ostrým, ktoré je k dispozícií vo viacerých variantách, v závislosti na rezanom materiály. Oscilácia tejto jednotky je 8 mm, takže je vhodný pre tvrdší materiál.

Oscilačná nožová hlava môže byť vybavená prítlačným plavákom, ktorý pomáha držať materiál na pracovnej ploche.

Kombi-hlava je ďalšia možnosť výbavy stroja. Nožová hlava s druhým praktickým nástrojom - rýhovacím koliečkom. Tento nástroj slúži k vytváraniu obalov z vlnitých kartónov. Oba nástroje sú riadené oddelene, takže obsluha nemusí meniť nástroje počas prototypovania. Miesto koliečka je možné osadiť taktiež Kiss-cut nástroj na rezanie fólií alebo V-cut pre rezanie pod uhlom 45°.

Štandardná COMAGRAV NOTUS výbava obsahuje AC servomotory vo všetkých osiach, hliníkový pracovný stôl s T-drážkami, automatický senzor osi Z, gravírovací a frézovací softvér Delcam ArtCam Express a otvorený systém 3D PILOT. Vretená sú volitelné, rovnako ako skenovacia hlava, oscilačná nožová hlava, kamerový systém, combi hlavy a sofistikovaný softvér.




Technické údaje
Pracovná plocha
COMAGRAV NOTUS/NOTUS PLUS 1600 2100 x 1600 mm
COMAGRAV NOTUS/NOTUS PLUS 3000 2100 x 3150 mm
COMAGRAV NOTUS/NOTUS PLUS 4000 2100 x 4200 mm
  COMAGRAV NOTUS COMAGRAV NOTUS PLUS
Zdvih osy Z 175 mm
(na požiadanie aj viac)
175 mm
(na požiadanie aj viac)
Svetlosť pod portálom (vnútorná výška priestoru) >140 mm >140 mm
Rýchlosti posuvu 0,5 - 500 mm/s 0,5 - 500 mm/s
(voliteľné až 750 mm/s)
Rozlíšenie 0,01 mm 0,002 mm
Výkon vretena až 9 kW až 12 kW
Riadiaci systém PILOT 3D kontrolér PILOT A+ 3D kontrolér (rozšírený PILOT)
Hmotnosť 800 - 1200 kg 1400 - 2500 kg
Štandardná výbava Gravírovací a frézovací software Delcam ArtCAM Express. Gravírovací a frézovací software Delcam ArtCAM Express.
  Hliníkový pracovný stôl s T-drážkami. Hliníkový pracovný stôl s T-drážkami.
  High-speed interface (TCP/IP komunikácia). High-speed interface (TCP/IP komunikácia).
  AC servomotory AC servomotory Mitsubishi

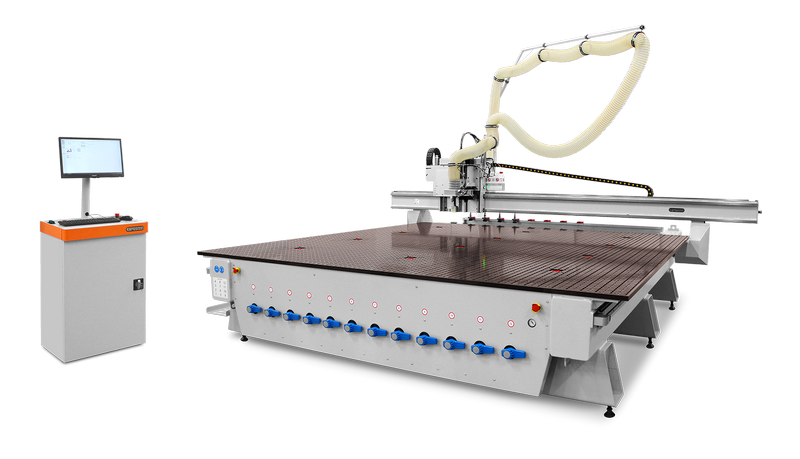

  Automatický senzor osy Z pre jednoduché nastavenie začiatku. Skriňa s PC (Windows 7 alebo 8).
  Núdzové bezpečnostné STOP tlačidlo. Automatický senzor osy Z pre jednoduché nastavenie začiatku.
    Núdzové bezpečnostné STOP tlačidlo.
Voliteľné doplnky Vreteno s pneumatickým upínaním. Vreteno s pneumatickým upínaním.
  Rozšírenie na PILOT A+ riadiaci systém. Downgrade na štandardný PILOT riadiaci systém.
  Automatická výmena nástrojov s lineárnym zásobníkom. Automatická výmena nástrojov s lineárnym zásobníkom.
  Automatická výmena nástrojov s karuselovým zásobníkom. Automatická výmena nástrojov s karuselovým zásobníkom.
  2,5D a 3D gravírovací a frézovací software. 2,5D a 3D gravírovací a frézovací software.
  Sprejový chladiaci systém. Sprejový chladiaci systém.
  Vákuové bezolejové vysokotlak. čerpadlo a vakuový stôl. Vákuové bezolejové vysokotlak. čerpadlo a vakuový stôl.
  Odpružený diamantový nástroj. Odpružený diamantový nástroj.
  Príprava na odsávanie, Priemyslový odsávač. Príprava na odsávanie, Priemyslový odsávač.
  Mechanická skenovacia sonda. Mechanická skenovacia sonda.
  Laserová skenovacia sonda. Laserová skenovacia sonda.
  Oscilačný tangenciálny pneumatický nôž. Oscilačný tangenciálny pneumatický nôž.
  Kombinovaná hlava - oscilačný nôž + rýhovacie koliečko. Kombinovaná hlava - oscilačný nôž + rýhovacie koliečko.
  Kombinovaná hlava - oscilačný nôž + tangenciálny nôž na rezanie fólií. Kombinovaná hlava - oscilačný nôž + tangenciálny nôž na rezanie fólií.
  Kamera pre tlačové značky. Kamera pre tlačové značky.
  Nástroj pre rezanie V drážok (V-cut). Nástroj pre rezanie V drážok (V-cut).
  Rezacie tangenciálne koliečko na rezanie tkanín. Rezacie tangenciálne koliečko na rezanie tkanín.
  Rotačný adaptér. Rotačný adaptér.
